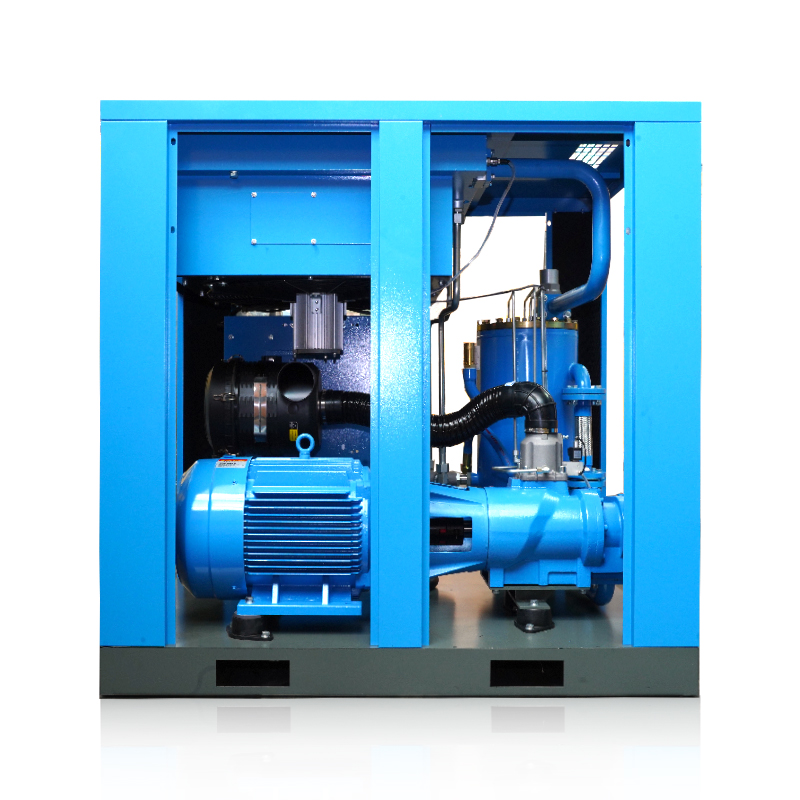

HD-VPM75
新一代高效进口主机 ●最先进的斜齿技术 ●新型5:6非对称转子齿廓 ●绘图leltZ高精度三坐标测量机 ●采用瑞典顶级进口SKF圆锥滚子轴承 ●相对功率比普通机型提高5%-10%以上。
立即咨询
产品参数：
| 机型Model 参数Parameters | HD-VPM7D5 | HD-VPM11 | HD-VPM15 | HD-VPM18D5 | HD-VPM22 | HD-VPM30 | HD-VPM37 | HD-VPM45 | |
| 排气量/排气压力（m³/min/Mpa） F.A.D/Max Pressure | 1.1/0.8 | 1.8/0.8 | 2.2/0.8 | 3.0/0.8 | 3.6/0.8 | 5.0/0.8 | 6.3/0.8 | 7.3/0.8 | |
| 0.9/1.0 | 1.5/1.0 | 2.0/1.0 | 2.7/1.0 | 3.2/1.0 | 4.5/1.0 | 5.6/1.0 | 6.6/1.0 | ||
| 0.72/1.2 | 1.2/1.2 | 1.7/1.2 | 2.1/1.2 | 2.7/1.2 | 3.6/1.2 | 4.5/1.2 | 5.2/1.2 | ||
| 环境温度 Ambient Temperature | ℃ | 一5～+45 | |||||||
| 冷却方式 Cooling Mode | 风冷/Air-cooling | ||||||||
| 排气温度 Discharge Temperature | ℃ | ≤环境温度+15℃/Ambient Temperature+15℃ | |||||||
| 润滑油量 Lubricant Oil | 升Liter | 4 | 10 | 16 | 22 | ||||
| 噪音Noise | Db(A) | 66±2 | 66±2 | 66±2 | 68±2 | 68±2 | 72±2 | 72±2 | 72±2 |
| 驱动方式 Drive Mode | 永磁同步/Permanent Magnet Synchronous | ||||||||
| 电源Voltage | 380V/50Hz/3Ph | ||||||||
| 功率Power | KW | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 |
| 启动方式 Start Mode | 变频启动/Variable Frequency Start | ||||||||
| 外型尺寸 Dimensions | 长Length mm | 900 | 1080 | 1080 | 1080 | 1080 | 1080 | 1200 | 1200 |
| 宽Width mm | 670 | 750 | 750 | 850 | 850 | 850 | 1000 | 1000 | |
| 高Height mm | 880 | 1000 | 1000 | 1200 | 1200 | 1200 | 1400 | 1400 | |
| 重量Net Weight | kg | 170 | 225 | 231 | 291 | 308 | 324 | 505 | 507 |
| 出口管径 Outlet Pipe Diameter | inch | Rp1/2 | Rp3/4 | Rp3/4 | Rp1 | Rp1 | Rp1 | Rp1,1/2 | Rp1,1/2 |
| 机型Model 参数Parameters | HD-VPM55 | HD-VPM75 | HD-VPM90 | HD-VPM110 | HD-VPM132 | HD-VPM160 | HD-VPM185 | HD-VPM220 | HD-VPM250 | |
| 排气量/排气压力（m³/min/Mpa） F.A.D/Max Pressure | 9.2/0.8 | 12.6/0.8 | 15.0/0.8 | 19.8/0.8 | 23.2/0.8 | 26.6/0.8 | 30.4/0.8 | 38.2/0.8 | 42.5/0.8 | |
| 8.2/1.0 | 11.0/1.0 | 13.8/1.0 | 16.8/1.0 | 20.5/1.0 | 22.6/1.0 | 26/1.0 | 33.2/1.0 | 39.7/1.0 | ||
| 7.1/1.2 | 9.5/1.2 | 12.3/1.2 | 14.8/1.2 | 17.4/1.2 | 19.5/1.2 | 22.8/1.2 | 30.5/1.2 | 35.8/1.2 | ||
| 环境温度 Ambient Temperature | ℃ | |||||||||
| 冷却方式 Cooling Mode | 风冷/Air-cooling | |||||||||
| 排气温度 Discharge Temperature | ℃ | ≤环境温度+15℃/Ambient Temperature+15℃ | ||||||||
| 润滑油量 Lubricant Oil | 升Liter | 48 | 65 | 72 | 90 | 125 | 150 | |||
| 噪音Noise | Db(A) | 78±2 | 83±2 | 85±2 | 88±2 | |||||
| 驱动方式 Drive Mode | 直联/Direct Drive | |||||||||
| 电源Voltage | 380V/50Hz/3Ph | |||||||||
| 功率Power | KW | 55 | 75 | 90 | 110 | 132 | 160 | 185 | 220 | 250 |
| 启动方式 Start Mode | 变频启动/Variable Frequency Start | |||||||||
| 外型尺寸 Dimensions | 长Length mm | 1800 | 1800 | 2000 | 2300 | 2300 | 2500 | 3600 | 3600 | 3600 |
| 宽Width mm | 1250 | 1250 | 1250 | 1470 | 1470 | 1470 | 2100 | 2100 | 2100 | |
| 高Height mm | 1670 | 1670 | 1670 | 1840 | 1840 | 1840 | 2280 | 2280 | 2280 | |
| 重量Net Weight | kg | 1020 | 1130 | 1290 | 1970 | 2010 | 2800 | 3500 | 3600 | 3800 |
| 出口管径 Outlet Pipe Diameter | inch | Rp2 | Rp2 | Rp2 | Rp2，1/2 | Rp2，1/2 | Rp2，1/2 | DN100 | DN100 | DN100 |
产品特点：
| ①铜电机 1) 高效IE3+电机 2) 低噪音 3) 全铜线圈 4) 稳定运行 ②转子 1）高效节能 2) SKF轴承 3）低速大转子 4) 更长的使用寿命 5) 直接耦合100%能量传输 ③智能变频器 1) 汇川品牌变频器 2）精确调整电机转速 3）更宽的电压范围（200V至480V） 4）节能的关键 ④高精度过滤系统 1) 更大尺寸的过滤容量 2）去除灰尘和颗粒 3) 保护主机，提供最纯净的空气 4) 降低噪音
⑤快速冷却风扇
1) 散热面积大的翅片式冷却器 2) 30% 的过剩制冷量 3）避免过热温度问题 ⑥可靠的进气控制系统 1) 专业设计一体化进水阀 2）进风口可调范围在0-100%之间 3) 无压力损失 4）稳定且使用寿命长 ⑦智能彩色触摸屏控制器 1) 操作简单 2) 多语言 3) 远程监控 4）提醒何时保养 5) 故障智能报警 |
